特点：
■ 阻力低
■ 双面保护网
■ 性能稳定
■ 依据EN1822逐台测试
■ 液漕密封型
应用：适用于洁净室内层流风口的终端过滤和回风过滤
性能参数：

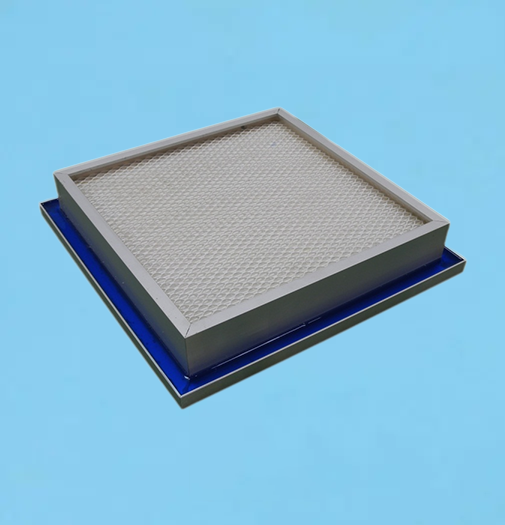

■ 类型：高效板式过滤器(液槽式)
■ 滤材：抗水型玻璃纤维滤纸
■ 外框材质：阳极氧化铝合金型材
■ 分隔物：热熔胶
■ 密封胶：聚氨酯
■ 过滤效率等级：
H13(EN1822),≥99.95% at MPPS
H14(EN1822),≥99.995% at MPPS
U15(EN1822),≥99.9995% at MPPS
U16(EN1822),≥99.99995% at MPPS
■ 建议终阻力：500Pa
■ 连续稳定运行温度：不高于90ºC
厚度/效率/阻力-对应关系表
|
Thickness 厚度 |
初阻力Pressure drop @0.45m/s/Pa |
||||
| (Inches) | (mm) | H13 | H14 | U15 | U16 |
|
21/2 |
69 | 105 | 110 | 120 | 140 |
|
31/2 |
90 | 75 | 80 | 90 | 110 |
|
41/2 |
110 | 60 | 65 | 70 | 85 |
长&宽尺寸/风量-对应关系表
| Dimensions (H x W) | Air Flow | |
| (Inches) | (mm) | m3/Hr @0.45m/s |
| 12×12 | 305×305 | 150 |
| 12×24 | 305×610 | 300 |
|
207/8×207/8 |
530×530 | 450 |
|
207/8×24 |
530×610 | 520 |
| 207/8×447/8 | 530×1140 | 980 |
| 24×24 | 610×610 | 600 |
| 24×30 | 610×762 | 750 |
| 24×36 | 610×915 | 900 |
| 24×48 | 610×1210 | 1200 |
| 24×60 | 610×1524 | 1500 |
| 30×30 | 762×762 | 940 |
| 30×36 | 762×915 | 1130 |
| 30×48 | 762×1210 | 1500 |
| 30×60 | 762×1524 | 1880 |
| 36×36 | 915×915 | 1350 |
| 36×48 | 915×1210 | 1800 |
| 48×48 | 1210×1210 | 2400 |
注：阻力 +/-15%
可定制任意非标尺寸
